触指压力测试仪, 【天正华意电气设备(那曲市分公司)tianzh3611-6】带您洞悉触指压力测试仪市场新动向。eAWM9YlHx如需了解更多,请随时联系我们：联系人：杨经理,地址：平度市平安路2号。期待与您共创辉煌！

触指压力测试仪仪器使用及操作4.1开关柜梅花触头压力传感器介绍开关柜梅花触头压力传感器参数如下所示：序号 型号 传感器外径(mm) 量程（N） 适应梅花触头规格 梅花触头内径（mm） 正常测量值范围（N） 合格限值(N)1 D35 Φ35 0~500 630A（24片） 33~34 200~260 1802 D49 Φ49 0~500 1250A（30片） 47~48 200~260 1803 D55 Φ55 0~500 1600A（36片） 53~54 200~260 1804 D79 Φ79 0~500 2000A（48片） 77~78 200~260 1805 D109 Φ109 0~500 2500A（64片） 107~108 400~460 A（64片） 107~108 400~460 A（82/84片） 107~108 400~460 3804.2功能操作说明4.2.1开机界面按开机键后，仪器进入开机界面。测试步骤：1、选择合适传感器，将传感器航插端和仪器连接。2、在开机界面按上下键，选择与插入传感器型号一致按钮。3、设置报警限值和试品编号。4、按上、下键把光标移到“相别”按钮，选择需要测试相别。5、将光标移动到“归零”按钮，使测量值归零，触感器另一端插入断路器梅花触头。6、将光标移动到“记录”按钮，记录测量相别数值。7、移动光标到“相别”，测量其他相触头。8、测量完成后，可移动光标，选择“保存”或“打印”测试结果。4.2.2记录保存和查询1)将光标移动到 “历史数据”按钮，按确定键，可查询试验数据。2)按确认键查询数据。3)同时按左右键删除数据。4.2.3用户校准功能1)一般情况下，仪器出厂时传感器与主机已经校准，不需要用户再次校准。

触指压力测试仪TH-DR具备先进的DSP数据处理能力，可实现稳态信号分析，如谐波分析、有效值/派生量计算，以及信号暂态过程的捕捉、记录。TH-DR配备上位机软件包，可安装于基于Windows操作系统的计算机， 如笔记本电脑、工程师站、DCS主机等。上位机通过现场总线与TH-DR联机，实现远程控制、数据共享、电气试验等功能。TH-DR小型在线录波仪主要功能包括：故障录波：按用户预先定义的故障判据，TH-DR实时监测被测信号，并在出现故障时，启动波形录制，同时通知上位机，录制的数据保存在存储器上，掉电不失。此功能可用于电力系统或其他关键设备的运行监测，用于故障诊断、排除故障。实时监测：TH-DR多可接入16路开关量、16路模拟量。TH-DR实时计算模拟量有效值，派生量（频率、有功、无功、零序、负序等），并可实时计算谐波（同时计算3路，21次）、矢量图。有效值、开关量可以实时传输给上位机。

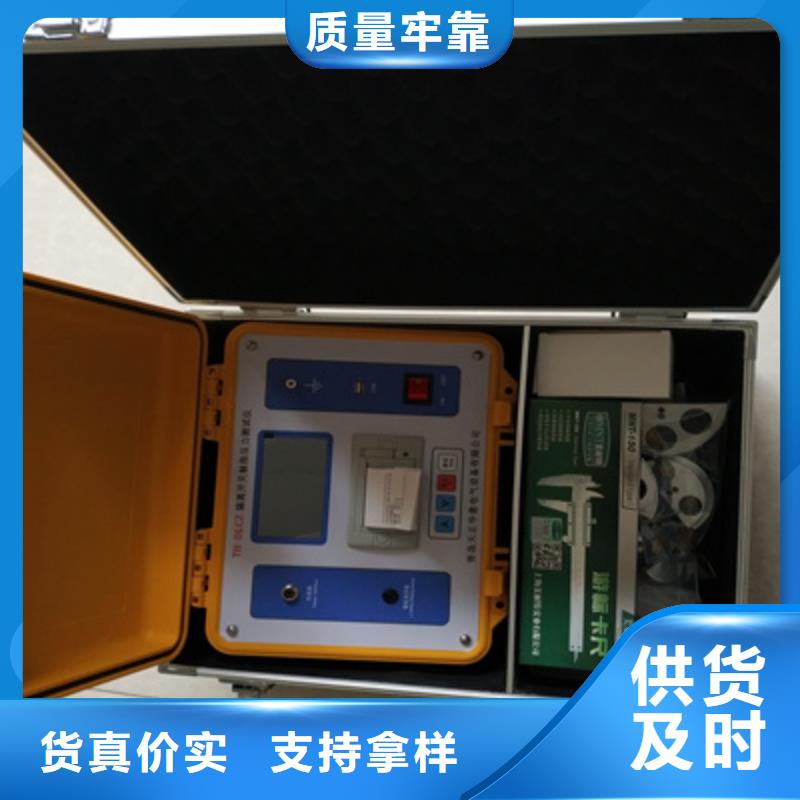

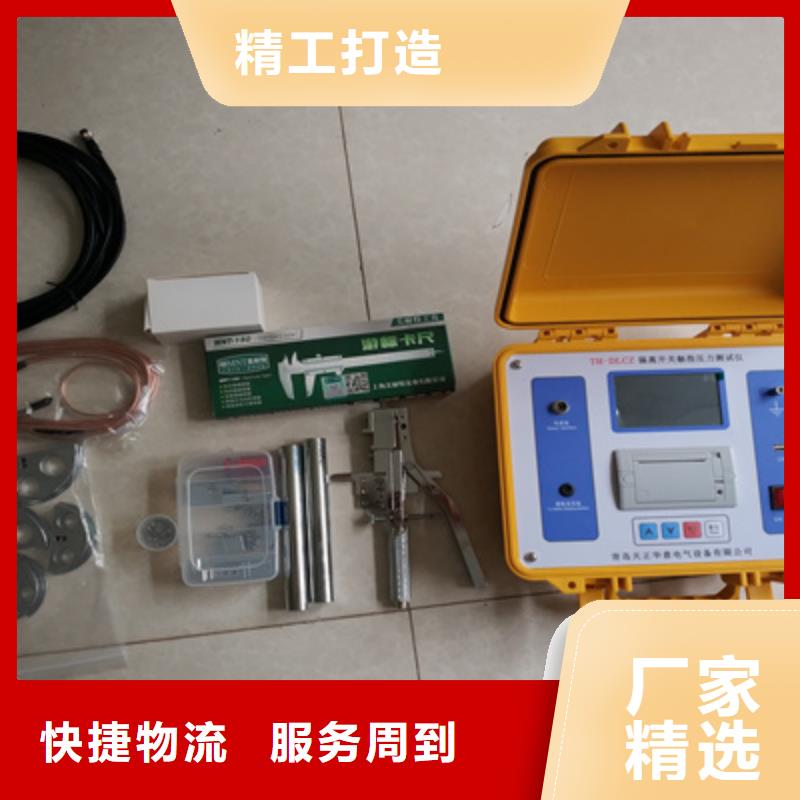

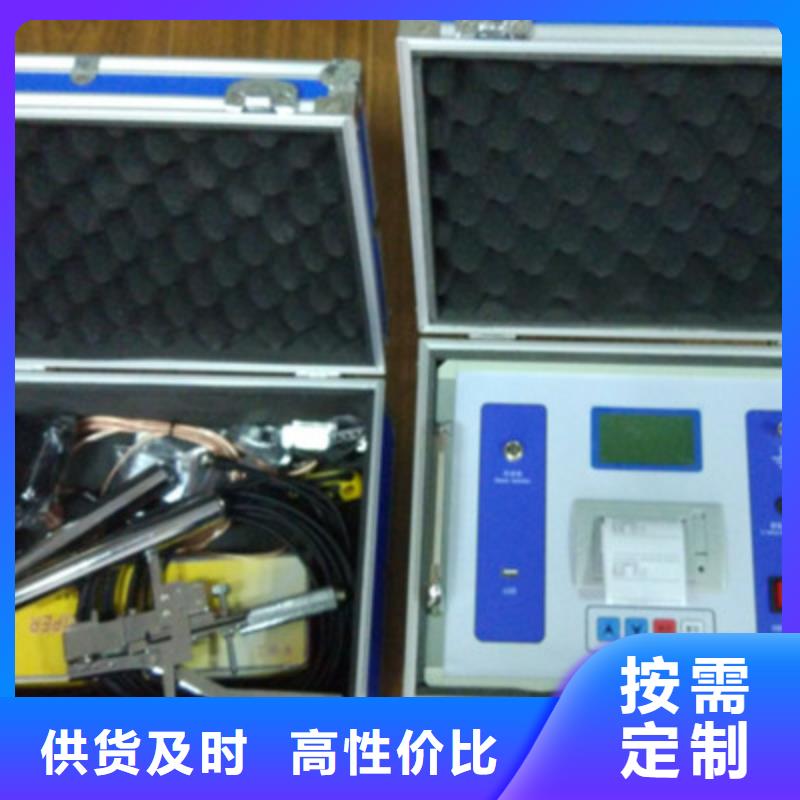

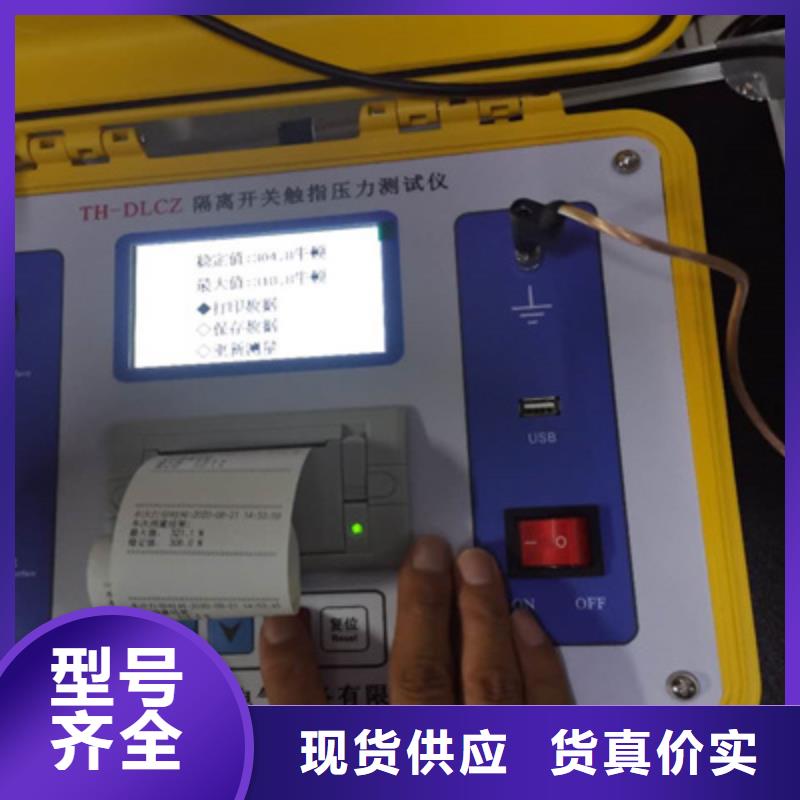

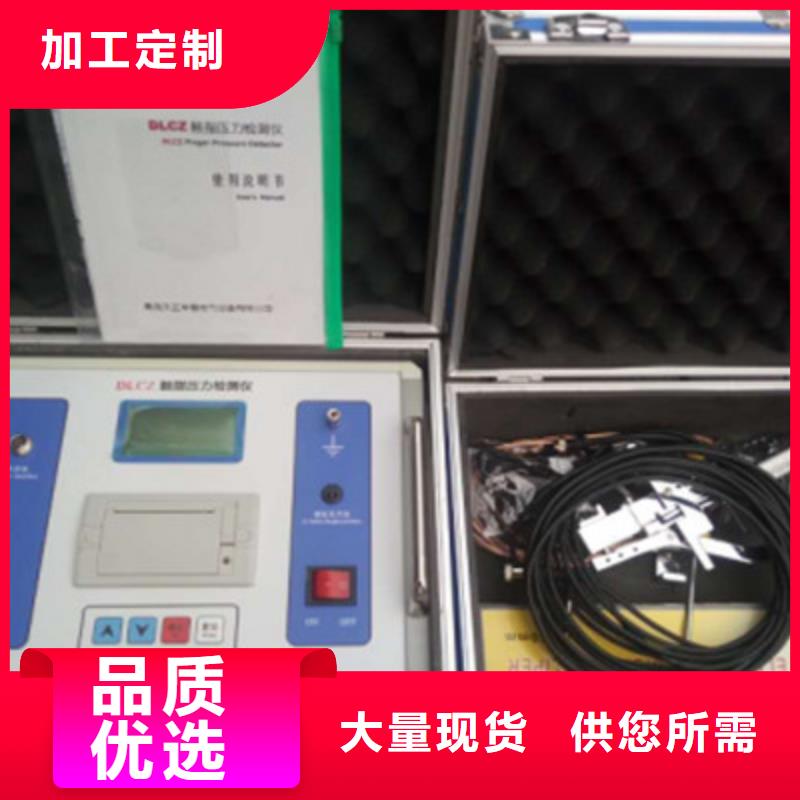

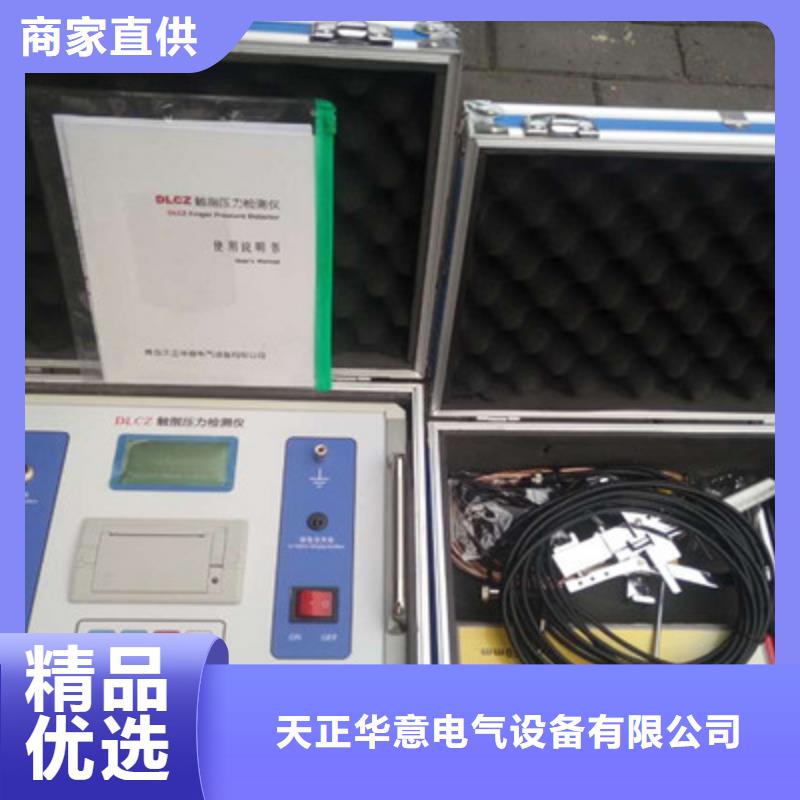

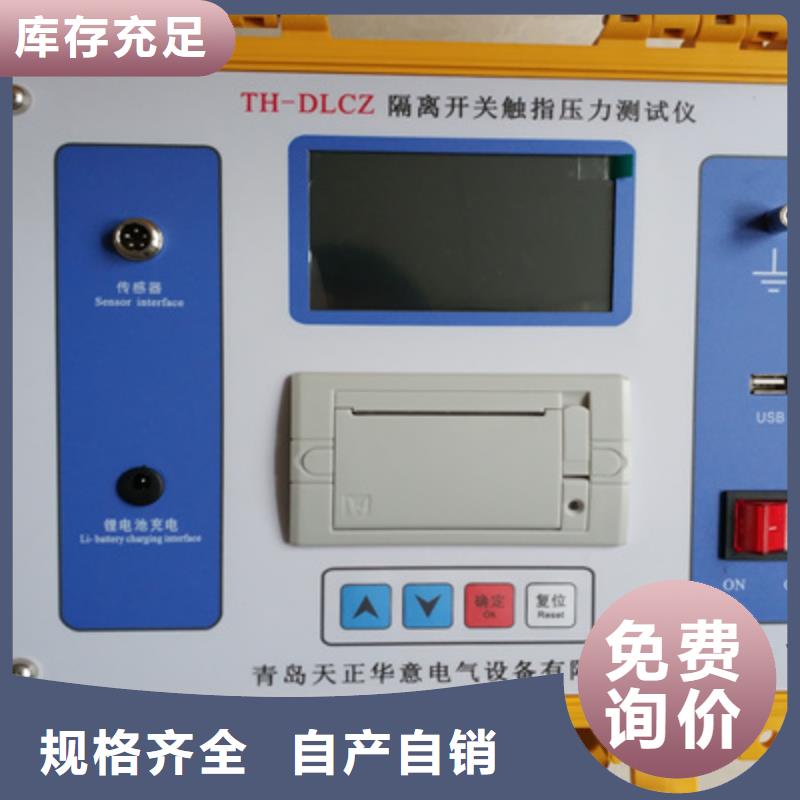

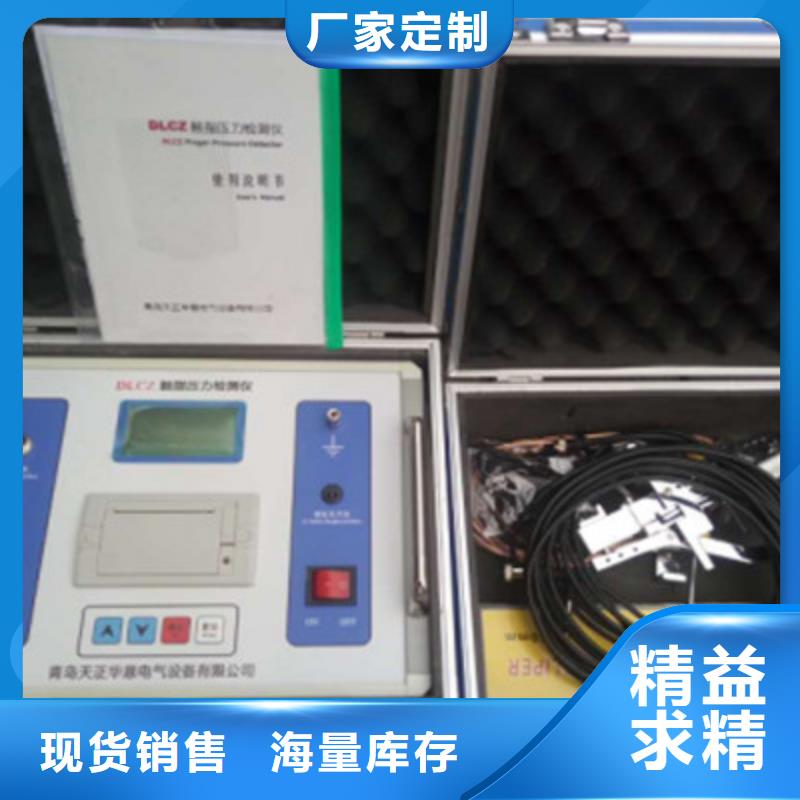

触指压力测试仪三.面板布置图1 面板布置图 序 号 面 板 标 志功 能 说 明① 保护接地端 与大地相接②液晶显示屏 大屏幕、宽温度、背景光液晶、全中文显示所有数据及图谱③传感器接口 传感器接口④充电接口 内部锂电池充电接口⑤面板微型打印机打印测试报告及图谱⑥USB接口U盘接口⑦功能按键块 上、下移动光标或增、减当前光标处数值[确定]选择当前菜单或确认操作[复位]仪器复位⑧电源开关 输入电源DC12V四.菜单操作说明4.1测量前的准备4.1.1确定需要测量隔离开关触指压力的触头接触面的宽度b （用游标卡尺测量，见图2） 4.1.2根据触头宽度b，调整测试仪测试钳（下面称之为模拟触头）的宽度a，（见图3、图4），使a＝b； 图3模拟触头宽度测量示意图4.1.3图3是用于GW16、GW22、 GW6等折叠式、剪刀式隔离开关模拟触头的调整方法，拆除附件4、附件5，装上附件1、附件3销（“1”用于静触头直径60mm的刀闸，静触头直径40mm的刀闸装附件2、附件3销），将卡尺锁定在a上，卡住模拟触头，再缓慢调节螺栓S，调好后锁紧螺母N。测量示意图见图5、图6和图7。4.1.4图4是用于GW4、GW5、GW7等转入式隔离开关模拟触头的调整，装上附件4.1（4.1用于触头宽度58-70mm的刀闸，4.2用于触头宽度70-83mm的刀闸），将卡尺锁定在a上，卡住模拟触头，再缓慢调节螺栓S，调好后锁紧螺母N。测量示意图见图8、
